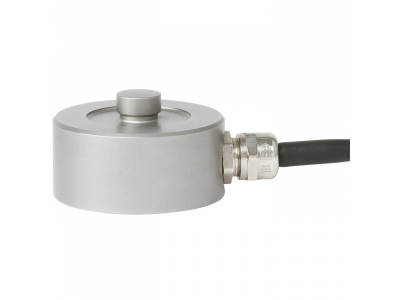

Тензодатчик сжатия - F1211

Тензодатчик сжатия используется для определения силы сжатия в самых разнообразных применениях и подходит как для статических, так и для динамических измерений.

Электрическийтензодатчик сжатия F1211 изготавливается из нержавеющей стали и позволяет измерять высокие статические нагрузки до 1000 кН. Данное изделие имеет диапазон номинальных нагрузок от 1 кН до 1000 кН. За счет своих небольших размеров наштензодатчик сжатия очень часто используется в промышленных применениях, в лабораториях и на испытательных полигонах. Благодаря опциональной возможности увеличения точности до 0,1 % данныйтензодатчик сжатия можно использовать в промышленном весовом оборудовании. Наличие сферического сегмента (шарообразная форма точки приложения силы) облегчает приложение силы. Стандартнотензодатчик сжатия устанавливается в горизонтальном положении.

Тензодатчик сжатия является прочным, брызгозащищенным изделием, которое надежно работает даже в экстремальных условиях эксплуатации.

Путем расстройки измерительного моста с помощью встроенного регулируемого шунтирующего резистора обеспечивается дополнительная функция контроля калибровки (доп. сигнал 100%).

Для предотвращения перегрузки в процессе установки полезно выполнять электрические соединениятензодатчика сжатия и контролировать измеренные значения.

Вектор силы, воздействующий натензодатчик сжатия, должен быть направлен строго по направлению оси тензодатчика.Тензодатчик сжатия следует устанавливать на горизонтальной поверхности.

Специальная информация

• Контроль калибровки (дополнительный сигнал 100 %)
• Подходящая тяговая цепь
• Подходящие нажимные плиты: см. дополнительное оборудование
• 6-проводная схема соединения
• Относительная ошибка линеаризации 0,1% F_nom
