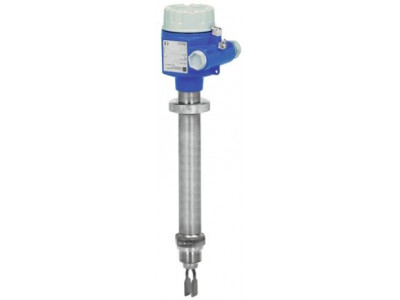

Датчик предельного уровня жидкостей в условиях высоких температур
Краткие характеристики Liquiphant FTL70
Рабочая температура
-60 °C...+280 °C
(-76 °F...+540 °F,
(300°C / 572 °F за 50 ч, кумулятивно)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(Вакуум...1450 фунт/кв. дюйм)
Преимущества
- Возможность использования в системах ПАЗ согласно требованиям SIL2 в соответствии с ГОСТ Р МЭК 61508и ГОСТ Р МЭК 61511 (IEC 61508/IEC 61511-1)
- Установка приваренных газонепроницаемых уплотнений для максимальной защиты в случае повреждения датчика
- Большой выбор электронных вставок, например, вставок, соответствующих требованиям NAMUR, оснащенных релейным выходом, тиристором или выходом для сигнала ЧИМ: варианты подключения, подходящие для любых систем управления процессами
- Широкий выбор присоединений к процессу: универсальность
- Отсутствие необходимости в калибровке: быстрота и низкие расходы на запуск
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, длительный срок эксплуатации.Мониторинг вибровилки на появление повреждений: надежное функционирование
- Утвержденные FDA материалы (PFA Edlon)

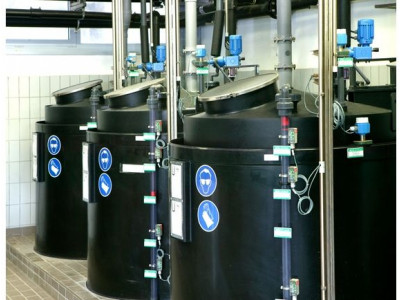

Область применения
Датчик предельного уровня для всех жидкостей.
- Присоединение к процессу: Резьба и фланцы
- Температура: -60 ... +280°C
- Давление: -1 ... +100 бар
- Материал датчика: 316L, Alloy (PFA и эмаль по запросу)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Модульная конструкция корпуса
Высокие рабочие температуры – до 280°C
Широкий выбор присоединений к процессу
Аналоговые интерфейсы и интерфейсы цифровых шин
Множество сертификатов (таких как Ex, WHG)
Компактный, например для труб
Двойное уплотнение/второй уровень защитыДоп.информация
Определение наличия пены
Определение изменения плотности продуктаПитание / Коммуникация
PROFIBUS PA
19...253 В перем. тока
10...55 В пост. тока PNP
19...253 В перем. тока или 10...55 В пост. тока
8/16 мА, 11...36 В пост. тока
NAMUR
ЧИМТемпература окружающей среды
-50 °C ... 70 °CРабочая температура
-60 °C...+280 °C
(-76 °F...+540 °F,
(300°C / 572 °F за 50 ч, кумулятивно)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(Вакуум...1450 фунт/кв. дюйм)Смачиваемые части
316L / Alloy
PFA и Enamel по запросуПрисоединение к процессу
Резьба:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Фланец:
DIN DN25...DN100,
ASME 1"...4",
JIS 25A...100AДлина датчика
65ммСвязь
PROFIBUS PA
19 ... 253В AC
10 ... 55В DC-PNP
19...253В AC bzw 10...55В DC
8/16мА, 11 ... 36V DC
NAMUR
ЧИМСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ ABSОпции
Корпус из нержавеющей стали для применения в нефтегазовой отраслиКомпоненты
FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR
Endress+Hauser Liquiphant FTL70 (техническое описание)
