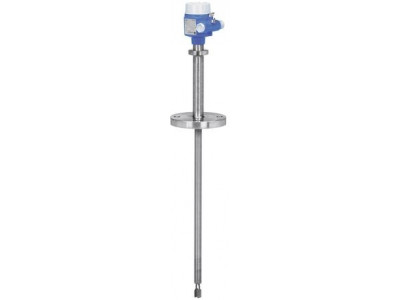

Датчик предельного уровня жидкостей с удлинительной трубкой в условиях высоких температур
Краткие характеристики Liquiphant FTL71
Рабочая температура
-60 °C ... 280 °C
300°C (50 ч кумулятивно)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барМин. плотность измеряемого продукта
0,5г/см³ (опционально 0,4г/см³)
Преимущества
- Возможность использования в системах ПАЗ согласно требованиям SIL2 в соответствии с ГОСТ Р МЭК 61508и ГОСТ Р МЭК 61511 (IEC 61508/IEC 61511-1)
- Установка приваренных газонепроницаемых уплотнений для максимальной защиты в случае повреждения датчика
- Большой выбор электронных вставок, например, вставок, соответствующих требованиям NAMUR, оснащенных релейным выходом, тиристором или выходом для сигнала ЧИМ: варианты подключения, подходящие для любых систем управления процессами
- Широкий выбор присоединений к процессу: универсальность
- Отсутствие необходимости в калибровке: быстрый запуск
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, длительный срок эксплуатации. Мониторинг вибровилки на появление повреждений: надежное функционирование
- Утвержденные FDA материалы (PFA Edlon)
Область применения
Датчик предельного уровня для всех жидкостей.
- Присоединение к процессу: Резьба и фланцы
- Температура: -60 ... +280°C
- Давление: -1 ... +100 бар
- Материал сенсора: 316L, Alloy (PFA или эмаль по запросу)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Модульная конструкция
Высокотемпературное исполнение (до 280°C)
Широкий выбор присоединений к процессу
Аналоговые и цировые выходные сигналы
Сертификаты на различные применения (напр., EEx,WHG)
Компактное исполнение
Двойное уплотнение
Длина датчика до 3м (опционально до 6м)Доп.информация
Опредление наличия пены
Определение изменения плотностиПитание / Коммуникация
PROFIBUS PA
19 ... 253В AC
10 ... 55В DC-PNP
19...253В AC bzw 10...55В DC
8/16мА, 11 ... 36V DC
NAMUR
ЧИМТемпература окружающей среды
-50 °C ... 70 °CРабочая температура
-60 °C ... 280 °C
300°C (50 ч кумулятивно)Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 100 барМин. плотность измеряемого продукта
0,5г/см³ (опционально 0,4г/см³)Смачиваемые части
316L / Alloy
PFA и Enamel по запросуПрисоединение к процессу
Резьба:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Фланец:
DIN DN25...DN100,
ASME 1"...4",
JIS 25A...100AДлина датчика
Длина 130мм (5.12") (Liquiphant II)
148мм...3000мм / 6000мм опция
(5.83"...118" / 236" опция)Связь
PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC bzw 10...55V DC
8/16mA, 11...36V DC
NAMUR
PFMСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSIСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ABSОпции
Корпус из нержавеющей стали для применения в нефтегазовой промышленностиКомпоненты
FTL325P/FTL375P Выходной сигнал ЧИМ
FTL325N/FTL375N Выходной сигнал NAMUR
Endress+Hauser Liquiphant FTL71 (техническое описание)
