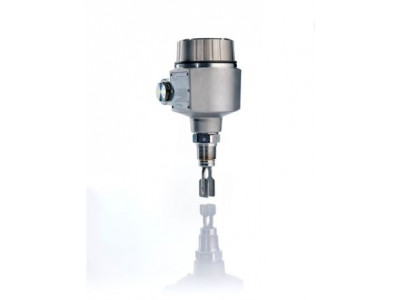

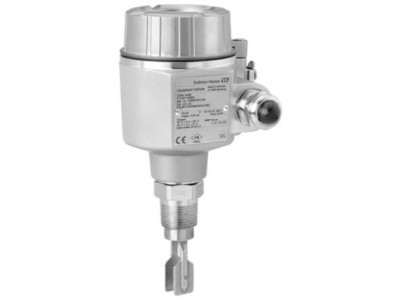

Датчик предельного уровня для жидкостей, обеспечивающий отказоустойчивую защиту от перелива
Краткие характеристики Liquiphant FTL80
Рабочая температура
-60°C...+280°C
(-76°F...+540°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(1450 psi)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)
Преимущества
- Возможность использования в системах ПАЗ SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508), ГОСТ Р МЭК 61511 (IEC 61511-1) и ISO 13849
- Рекомендуемый межтестовый интервал 12 лет; функциональные тесты без демонтажа прибора и остановки процесса
- Непрерывная самодиагностика и внутреннее резервирование
- Выходной сигнал 4-20 мА (NAMUR NE 06/NE 43), простая интеграция в системы ПАЗ через преобразователь Nivotester FailSafe FTL825 с двухканальным выходом (контакты безопасности) и функцией блокировки или прямая интеграция через ПЛК
- Отсутствие необходимости в регулировке: быстрый ввод в эксплуатацию
- Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации
- Непрерывный контроль сенсора на наличие повреждений, коррозии, налипаний и механической блокировки
Область применения
Датчик предельного уровня жидкостей с возможностью использования в системах ПАЗ до SIL3.
- Присоединение к процессу: резьбы и фланцы
- Температура: -60 ... +280°C
- Давление: -1 ... +100 бар
- Материал датчика: 316L, Alloy C
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Характеристики и спецификации
Принцип измерения
Вибрационные датчики, жидкие продуктыХарактеристики/Применение
Компактный датчик предельного уровня с покрытием для областей с уровнем обеспечения безопасности MIN и MAX до SIL3.
Двойное уплотнение/Вторая линия защиты
Концепция модульного корпусаДоп.информация
Основные особенности:
- постоянный сигнал LIVE для контроля функциональной безопасности
- отказоустойчивая конструкция и
- высокая степень доступности измеренных значенийПитание / Коммуникация
2х-проводное 4...20 мАТемпература окружающей среды
-60°C...+70°C
(-76°F...+160°F)Рабочая температура
-60°C...+280°C
(-76°F...+540°F)Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(1450 psi)Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)Смачиваемые части
316L,
Сплав Alloy CПрисоединение к процессу
Фланец:
DN25...DN100
ASME 1"...4"
JIS 10K...20K
Резьбовое соединение:
G3/4, G1, R3/4,
R1, MNPT3/4, MNPT1Длина датчика
Компактное исполнениеСвязь
2х-проводное 4...20 мАСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, EACСертификаты безопасности
Защита от переполнения WHG
Утечка
SIL3Сертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000Морской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Без PWIS
Уплотнение для высокого давления
Защита от непогодыКомпоненты
Nivotester FTL825, преобразователь
Endress+Hauser Liquiphant FTL80 (техническое описание)
