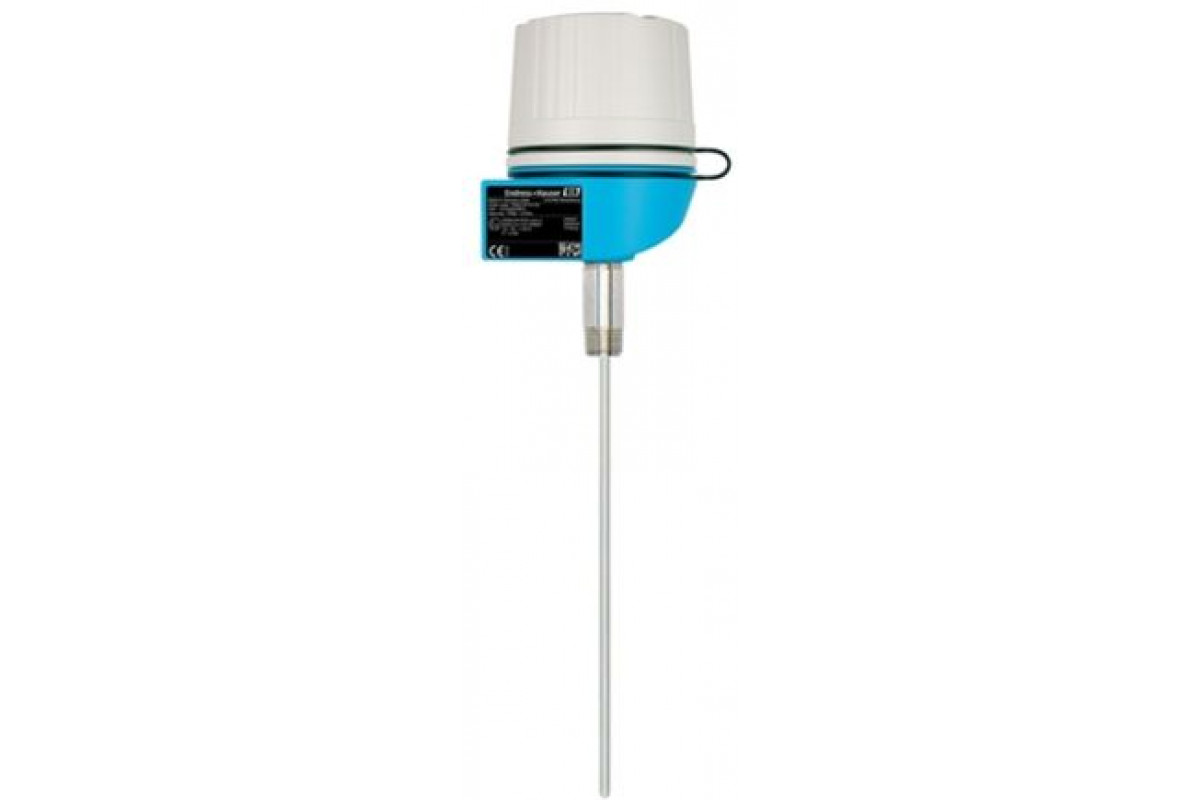

Надежное измерение температуры процесса в тяжелых промышленных условиях
Краткие характеристики TC62
Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сМакс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМаксимальная длина по запросу
до 30000,00 мм (1181,10'')
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Высокая степень универсальности конструкции (стандартные головки по DIN EN 50446), любая длина погружной части по заказу (шаг 1мм)
- Модульность конструкции, взаимозаменяемость термовставок (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
Область применения
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –40 до 1100°C
- Степень защиты: IP68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
дюймовые размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
резьбовое присоединение к процессу
с шейкой
для использования с термогильзойТермогильза / защитная трубка
для использования с термогильзойВставка/чувствительный элемент
возможность замены (без прерывания процесса)Внешний диаметр защитной трубки / вставки
Диаметр вставки
6,0 мм (0,24'')Максимальная длина по запросу
до 30000,00 мм (1181,10'')Материал защитной трубки/термогильзы
Не определеноДополнительное покрытие
Не определеноПрисоединение к процессу
наружная резьба:
NPT1/2"Форма наконечника датчика
прямойШероховатость поверхности Ra
0,8 мкм (31,5 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМакс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
ВзрывозащитаВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC62 (техническое описание)
