Применение
- Производство оборудования
- Производство средств технологического оснащения
- Специальное машиностроение
- Системы измерения и управления
Особенности
- Диапазоны измерения от 0 ... 6 до 0 ... 850 кН
- Относительная ошибка линеаризации ±1,0 ... 1,6 % с аналоговым манометром, ±0,5 % с цифровым манометром или тензодатчиком1)
- Ход поршня ≤ 0,5 мм
- Не требуется источник электропитания
- Гарантия герметичности 5 лет2)

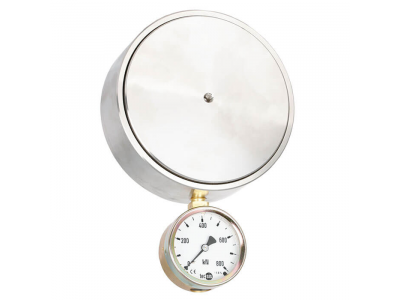

Гидравлический преобразователь силы сжатия модели F1145 выпускается с номинальным диаметром 141. Диапазон измерения силы от 6 до 850 кН. Прочная механическая конструкция допускает применение в суровых условиях эксплуатации. Гидравлический принцип измерения силы находит применение в производстве оборудования, приборостроении и специальном машиностроении, а также в системах измерения и управления.
Принцип действия гидравлических преобразователей силы основан на преобразовании силы, действующей на поршень, в гидравлическое давление – пропорциональное площади поверхности поршня.
В зависимости от подключенного измерительного прибора выходной сигнал, соответствующий измеренной величине, может быть либо аналоговым, либо цифровым. Шкала подключенного манометра может быть проградуирована в различных единицах измерения, например, Н, кН, кг или даже т.
Гарантия герметичности
Гарантия герметичности гидравлического измерительного модуля силы расширена до 5 лет2). Преобразователь силы, в котором обнаружены утечки в данный период, ремонтируется бесплатно.
1) Для нагрузок менее 500 Н погрешность составляет ±1,6 % Fnom при любых подключенных измерительных приборах.
2) Основанием для 5-летней гарантии является использование модуля измерения силы по назначению.
