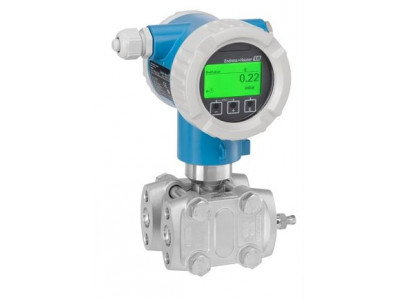

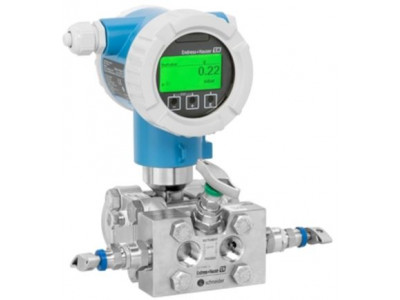

Smart pressure transmitter which detects process anomalies like plugged impulse lines
Краткие характеристики Deltabar PMD75B
Погрешность
Standard:
up to 0.05 %
Platinum:
up to 0.035 %Рабочая температура
-40°C...+110°CДиапазон измерения давления
10 мбар ....40 барСмачиваемые части
316L, AlloyC,
Тантал, Монель,
ЗолотоМатериал мембраны процесса
316L, AlloyC,
Тантал,
МонельРабочий диапазон
10 мбар ....40 бар
Преимущества
- With Heartbeat Technology you are able to verify the health of the device while the process is running. This increases plant availability.
- Simple indication of device status - display changes from green to red when diagnostic messages occur
- Reduce systematic failures - error free SIL commissioning and instrument guided proof testing
- Control the device wireless in hard to reach process areas with the SmartBlue App
Область применения
- Pressure measuring ranges up to 250 bar (3750 psi) (gauge/absolute) and 40 bar (600psi) (dp)
- Static pressure up to 420bar (6300psi)
- Accuracy: up to +/- 0.035%
Характеристики и спецификации
Принцип измерения
Дифференциальное давлениеХарактеристики
Differential pressure transmitter which detects process anomalies like plugged impulse lines.
Intuitive and clear wizards for commissioning, proof tests and verification.Напряжение питания
Ex d, Ex e, non-Ex:
10.5...35V DC
Ex i: 10.5...30V DCПогрешность
Standard:
up to 0.05 %
Platinum:
up to 0.035 %Длительная стабильность
0.025 % of URL/ year
0.05 % of URL/ 5 years
0.10 % of URL/ 10 yearsРабочая температура
-40°C...+110°CТемпература окружающей среды
-40°C...+85°CРабочий диапазон
10 мбар ....40 барНаименьший калибруемый шаг шкалы
0,25 мбар (0.00375 psi)Сопротивление вакуума
50 мбарМакс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
1600 барПрисоединение к процессу
NPT1/4-18
RC1/4"Материал мембраны процесса
316L, AlloyC,
Тантал,
МонельМатериал прокладки
PTFE, FKM, EPDM, FFKMЗаполняющая жидкость:
Silicone oil,
Inert oilМатериал корпуса
Aluminium, 316LСвязь
4...20 мA HARTСертификаты/Разрешения
ATEX, IEC ExСертификаты на конструкцию
EN10204-3.1,
NACE MR0103,
NACE MR0175Сертификаты на питьевую воду
NSF, KTWДоп. информация
Heartbeat Technology,
Bluetooth® Operation and maintenance SmartBlue App,
LED Module,
RFID TAG for easy identification,
Plug and play functionalities,
HistoROM
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Differential pressure transmitter which detects process anomalies like plugged impulse lines.
Intuitive and clear wizards for commissioning, proof tests and verification.Доп.информация
Heartbeat Technology,
Bluetooth® Operation and maintenance with SmartBlue App,
LED Module,
RFID TAG for easy identification,
Plug and play functionalities
HistoROMПитание / Коммуникация
Ex d, Ex e, non-Ex:
10.5...35V DC
Ex i:
10.5...30V DCПогрешность
Standard:
up to 0.05 %
Platinum:
up to 0.035 %Длительная стабильность
0.025 % of URL/ year
0.05 % of URL/ 5 years
0.10 % of URL/ 10 yearsТемпература окружающей среды
-54°C...+85°CРабочая температура
-40°C...+110°CРабочее давление абс. / макс. предел избыточного давления
420 bar (6300 psi)Диапазон измерения давления
10 мбар ....40 барСмачиваемые части
316L, AlloyC,
Тантал, Монель,
ЗолотоПрисоединение к процессу
NPT1/4-18,
RC1/4"Макс. значение измерения
400 м H2OСвязь
4...20 мA HARTСертификаты/Нормативы
ATEX, IEC ExСертификат по конструкции
EN 10204-3.1,
NACE MR0175,
NACE MR0103Сертификаты на работу с питьевой водой
NSF, KTWОпции
Сенсорное управлениеДиапазон применения
None
Endress+Hauser Deltabar PMD75B (техническое описание)
