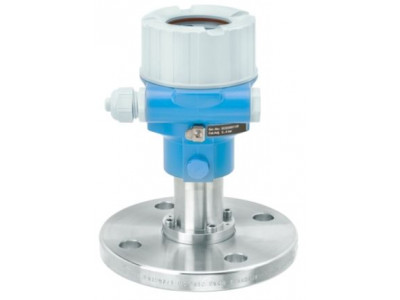

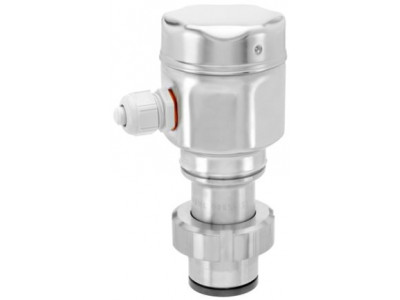

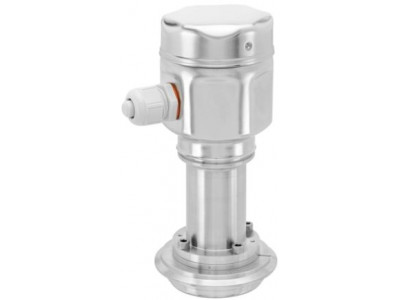

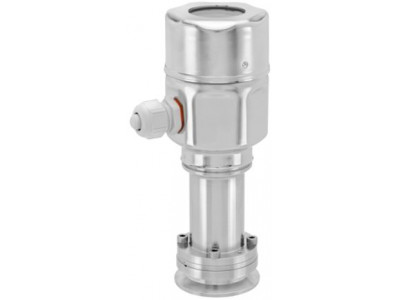

Цифровой преобразователь давления с безмаслянной керамической мембраной для выполнения измерений в газах и жидкостях
Краткие характеристики Cerabar M PMC51
Погрешность
0,15%
Platinum: 0,075%Рабочая температура
-20°C...125°C
(-4°F...275°F)Диапазон измерения давления
100 мбар...40 бар
(1,5...600 psi)Рабочее давление абс. / макс. предел избыточного давления
60 бар (900 psi)Макс. значение измерения
400 м (1312 футов) H2OСмачиваемые части
Ceraphire
Уплотнение
Alloy C276
316LМатериал мембраны процесса
КерамическийРабочий диапазон
100 мбар...40 бар
(1,5...600 psi)
отн./абс.
Преимущества
- Оптимально подходит для применений в вакууме и для работы с коррозийными и абразивными средами
- Безопасность процесса благодаря обнаружению повреждения мембраны
- Мембрана из сверхчистой керамики, устойчивая к повреждениям (99.9% Al2O3)
- Устойчивойсть к конденсату - подходит для гигиенических применений
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Измерение давления в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511

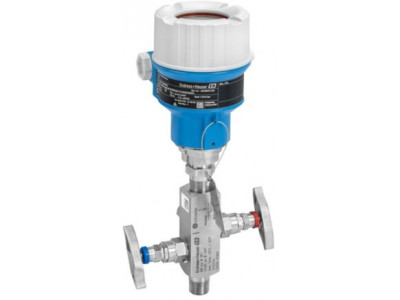

- Доступно исполнение с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки.
Область применения
Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьбовые, фланцевые или гигиенические присоединения
- Температура процесса: -40 ... +130°C, 150°C макс. на 1ч.
- Диапазон измерения: -1/0 мбар ... +40 бар
- Основаная погрешность: ±0.1%, "Платиновая" ±0.075%
- Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Надежный интеллектуальный преобразователь давления с емкостной измерительной ячейкой и керамической мембраной (Ceraphire)Напряжение питания
4...20 мА HART
11,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
Стандартный вариант: 0,15%
Platinum: 0,075%Длительная стабильность
0,2% ВПИ/год
0,4% ВПИ/5 лет
0,5% ВПИ/10 летРабочая температура
-40°C...130°C
(-40°F...266°F
150°C в течение 1 ч
(302°F в течение 1 ч)Температура окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
100 мбар...40 бар
(1,5...600 psi)
отн./абс.Наименьший калибруемый шаг шкалы
10 мбар (0,15 psi)Сопротивление вакуума
0 мбар абс.Макс. ширина перенастройки диапазона измерения
20:1Макс. избыточное давление
60 бар (900 psi)Присоединение к процессу
Резьбовые
Фланцевые (DIN, ANSI, JIS)Гигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRDМатериал мембраны процесса
КерамическийМатериал прокладки
Viton, EPDM, NBR, калрезЗаполняющая жидкость:
Нет, сухая измерительная ячейкаМатериал корпуса
Литой под давлением алюминий,
AISI 316LСвязь
4...20 мА
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175Гигиенические сертификаты
CoC ASME-BPE
3A, EHEDGМорской сертификат
GL/ABS/LR/BV/DNVСертификаты на питьевую воду
NSFЗамена
PMC51B
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Интеллектуальный преобразователь давления с емкостной измерительной ячейкой и керамической измерительной диафрагмой (Ceraphire)Питание / Коммуникация
4...20 мА HART:
11,5...45 В пост. тока
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA
FOUNDATION FieldbusПогрешность
0,15%
Platinum: 0,075%Длительная стабильность
< 0,1% ВПИ/год
< 0,25% ВПИ/5 лет
< 0,4% ВПИ/10 летТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочая температура
-20°C...125°C
(-4°F...275°F)Рабочее давление абс. / макс. предел избыточного давления
60 бар (900 psi)Диапазон измерения давления
100 мбар...40 бар
(1,5...600 psi)Смачиваемые части
Ceraphire
Уплотнение
Alloy C276
316LПрисоединение к процессу
Резьбовые
Фланцевые (DIN, ANSI, JIS)Макс. значение измерения
400 м (1312 футов) H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ ABS/ LR/ BV/ DNVСертификаты на работу с питьевой водой
NSFОпции
Местный дисплейЗамена
PMC51BДиапазон применения
Измерительная ячейка: керамическая
При наличии давления можно применять метод измерения по перепаду давления с двумя преобразователями давления (электронное измерение перепада давления). Изучите величину давления напора: гидростатическое давление
Endress+Hauser Cerabar M PMC51 (техническое описание)
