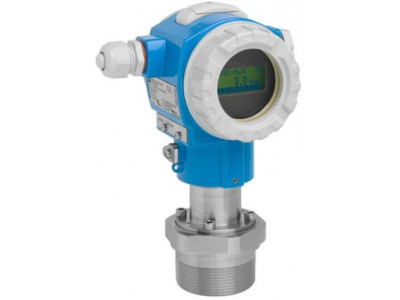

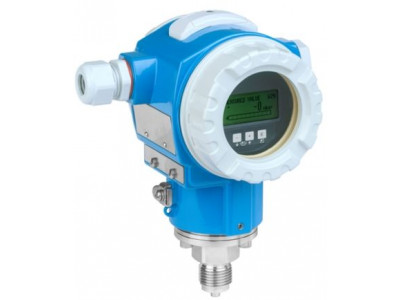

Цифровой преобразователь давления с керамической мембраной без масла для выполнения измерений в газах и жидкостях
Краткие характеристики Cerabar S PMC71
Погрешность
0,075%
Калибровка "PLATINUM" 0,05%Рабочая температура
-40°C...150°CДиапазон измерения давления
100мбар...40барРабочее давление абс. / макс. предел избыточного давления
60барМакс. значение измерения
400м H2OСмачиваемые части
Керамика
Alloy C
316L
Monel
PVDFМатериал мембраны процесса
КерамикаРабочий диапазон
100 мбар...40 бар
(1,5...600 psi)
отн./абс.
Преимущества
- Оптимально подходит для применений в вакууме и работы с коррозийными и абразивными средами
- Безопасность процесса благодаря обнаружению повреждения мембраны
- Устойчивость к перегрузкам и мембрана из сверхчистой керамики (99.9% Al2O3)
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508

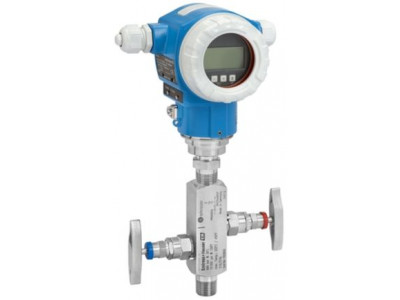

- Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки.
Область применения
Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьба, фланцы или гигиенические присоединения
- Температура процесса: -40 ... +150°C
- Диапазон измерения: -1/0 мбар ... +40 бар
- Основная погрешность: ±0.075%, Улучшенная "Платиновая" ±0.05%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Цифровой преобразователь с емкостным чувтствиетельным элементом и керамической мембраной
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный отсекДоп.информация
Функции диагностики
различные языки интерфейсаПитание / Коммуникация
4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DCПогрешность
0,075%
Калибровка "PLATINUM" 0,05%Длительная стабильность
0,05% от верхней границы диапазона в годТемпература окружающей среды
-40°C...85°CРабочая температура
-40°C...150°CРабочее давление абс. / макс. предел избыточного давления
60барДиапазон измерения давления
100мбар...40барСмачиваемые части
Керамика
Alloy C
316L
Monel
PVDFПрисоединение к процессу
Резьбовые соединения
Фланцы
Tri-Clamp ISO2852
Гигиенические соединенияМакс. значение измерения
400м H2OСвязь
4 ... 20 мF HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EACСертификат по конструкции
EN 10204-3.1Морской сертификат
GL/ABSСертификаты на работу с питьевой водой
NSFОпции
Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей

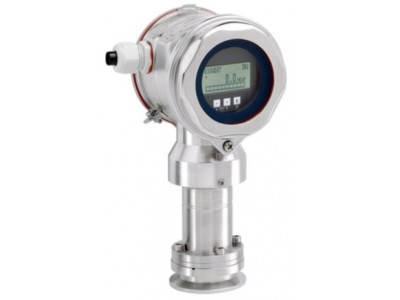

Корпус из нержавеющей стали или алюминия
Раздельное исполнение корпусаЗамена
PMC71BДиапазон применения
Измерительная ячейка: керамическая
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Цифровой преобразователь давления с емкостной измерительной ячейкой и керамической мембраной
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичная защитная оболочкаНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,075%
Калибровка "PLATINUM" 0,05%Длительная стабильность
0.05 % от верхнего значения диапазона в год
0.08 % от верхнего значения диапазона за 5 лет
0.1 % от верхнего значения диапазона за 10 летРабочая температура
-20°C...150°CТемпература окружающей среды
-40°C...85°CРабочий диапазон
100 мбар...40 бар
(1,5...600 psi)
отн./абс.Наименьший калибруемый шаг шкалы
5 мбар (0,075 psi)Сопротивление вакуума
0 мбар абс.Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
60 бар (900 psi)Присоединение к процессу
Резьба:
G1/2...G2, R1/2, MNPT1/2...MNPT2
Фланец:
DN25...DN80,
ASME 1"...4",
JIS 10KГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
Varivent N
SMS
DRDМатериал мембраны процесса
КерамикаМатериал прокладки
Viton, EPDM, Chemraz, Kalrez, NBRЗаполняющая жидкость:
нет, сухая измерительная ячейкаМатериал корпуса
Литой алюминий,
AISI 316LСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, EACСертификаты на конструкцию
EN10204-3.1Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ABSСертификаты на питьевую воду
NSFДоп. информация
функции диагностикиЗамена
PMC71B
Endress+Hauser Cerabar S PMC71 (техническое описание)
