Области применения: производство цемента, сталеплавильное производство, мусоросжигатели и т.д.

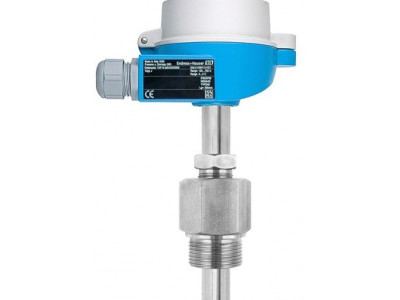

Краткие характеристики TAF16
Погрешность
класс 2 согласно IEC 60584Макс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)Диапазон рабочих температур
Тип K:
-40 C ... 1100 C
Тип J:
-40 C ... 750 C
Тип N:
-40 C ... 1150 C
Тип S:
0 C ... 1400 CМаксимальная длина по запросу
до 4525,00 мм (178,15'')
Преимущества
- Долгий срок службы благодаря использованию инновационных материалов для термогильз с улучшенной стойкостью к коррозионным и механическим воздействиям рабочих сред
- Высокая долговременная стабильность благодаря надежной защите "горячего спая" и электродов термопары термогильзами, выполненными из непористых материалов
- Удобный подбор исполнения термопары благодаря широкому опциональному набору
- Сокращение ремонтно-эксплуатационных затрат модульной конструкции и сменным запасным частям
Область применения
- Термопара применяется в сталеплавильных процессах, на производстве цемента, в мусоросжигателях и т.д. Состоит из сменной термопары с одиночным или двойным чувствительным элементом, керамической или металлической термогильзы.
- Рабочий диапазон: до +1700 °C
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
Модульный датчик температуры
Высокотемпературное исполнение (для печей)
Вкл. металлическую термогильзуТермогильза / защитная трубка
сварная защитная гильза
керамическая защитная гильзаВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
керамическая капиллярная трубка, жесткаяВнешний диаметр защитной трубки / вставки
14,0 мм (0,55")
15,0 мм (0,59")
17,2 мм (0,68")
18,0 мм (0,71")
21,3 мм (0,84")
22,0 мм (0,87")
26,7 мм (1,05")
28,0 мм (1,10")Максимальная длина по запросу
до 4525,00 мм (178,15'')Материал защитной трубки/термогильзы
1.4401 (316)
1.4749 (~446)
1.4841 (310)
Alloy 600 (2.4816)
Alloy 601 (2.4851)
Incoloy 800HT (1.4959)
Kanthal AF
Kanthal Super
NiCo
Нитрид кремния (SiN)Присоединение к процессу
компрессионный фитинг:
G1/2"
G3/4"
G1"
G11/4"
G11/2"
регулируемый фланецФорма наконечника датчика
прямойДиапазон рабочих температур
Тип K:
-40 C ... 1100 C
Тип J:
-40 C ... 750 C
Тип N:
-40 C ... 1150 C
Тип S:
0 C ... 1400 CМакс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)Погрешность
класс 2 согласно IEC 60584Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Взрывозащита
SIL (только для преобразователя)
Endress+Hauser TAF16 (техническое описание)
