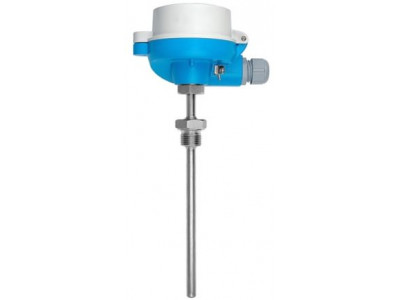

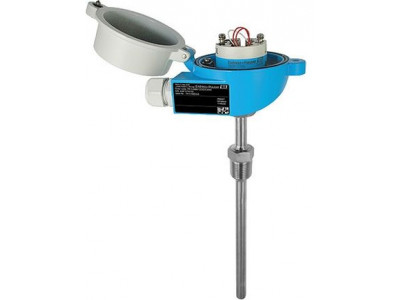

Универсальная конструкция прибора, подходящая для всех отраслей промышленности
Краткие характеристики TC10
Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 6 с
t90 = 13 сМакс. рабочее давление (статическое)
при 20 °C: 75 бар (1088 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °C)Максимальная длина по запросу
до 10000,00 мм (393,70'')
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты устанавливаемого в головке преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Тип взрывозащиты: Ex ia
- Различные типы выходных сигналов: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus
Область применения
- Для применений в любых отраслях промышленности
- Диапазон измерения: -40 ... 1100 °C
- Максимальное рабочее давление: до 75 бар
- Степень защиты: IP66/68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
метрические размеры
модульная система измерения температуры
полный диапазон областей применения
подходит для использования во взрывоопасных зонах
резьбовое присоединение к процессу
с шейкой
с защитной гильзой / защитной трубкой (металлической)Термогильза / защитная трубка
сварная защитная трубкаВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')Максимальная длина по запросу
до 10000,00 мм (393,70'')Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819)Дополнительное покрытие
Не определеноПрисоединение к процессу
наружная резьба:
G1/2"
G3/4"
G1"
NPT1/2"
NPT3/4"
M20x1,5
R1/2"
R3/4"Форма наконечника датчика
прямой
усеченный
суженныйШероховатость поверхности Ra
0,8 мкм (31,5 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °C)Макс. рабочее давление (статическое)
при 20 °C: 75 бар (1088 psi)Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 6 с
t90 = 13 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
ATEX IECEx
NEPSI
IECEx
EAC ExВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC10 (техническое описание)
