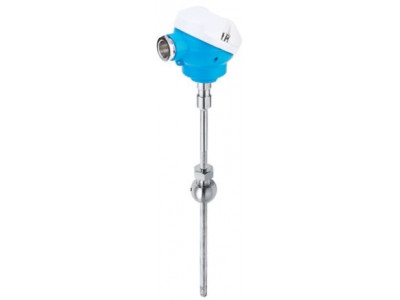

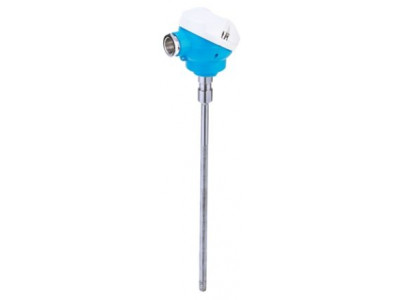

Модульный термометр для непосредственного монтажа, разработанный для использования в различных промышленных целях
Краткие характеристики iTHERM ModuLine TM111
Погрешность
Класс AA по IEC 60751
Класс A по IEC 60751
Класс B по IEC 60751
Класс "специальный" или "стандартный" по ASTM E230
Класс 1 или 2 по IEC 60584-2Время отклика
t90 от < 1,5 сек – QuickSens
в зависимости от конфигурацииМакс. рабочее давление (статическое)
в зависимости от конфигурацииДиапазон рабочих температур
PT100 TF StrongSens:
-50 °C ... 500 °C
(-58 °F ... 932 °F)
PT100 QuickSensTF:
-50 °C ... 200 °C
(-58 °F ... 392 °F)
PT100 WW:
-200 °C ... 600 °C
(-328 °F ... 1112 °F)
PT100 TF:
-50 °C ... 400 °C
(-58 °F ... 752 °F)
Термоэлемент:
Тип K: до 1100 °C (2012 °F)
Тип J: до 800 °C (1472 °F)
Тип N: до 1100 °C (2012 °F)Максимальная длина по запросу
до 4500,0 мм
Преимущества
- Удобство и надежность на всех этапах: от выбора продукта до технического обслуживания
- Вставки iTHERM: уникальное автоматизированное производство. Полное соответствие требованиям стандартов и неизменно высокое качество обеспечивают стабильные результаты измерений
- iTHERM QuickSens: самое короткое время отклика 1,5 сек. для оптимального управления процессом
- iTHERM StrongSens: непревзойденная вибростойкость (> 60g) для исключительной надежности в эксплуатации
- iTHERM TA30x: ассортимент присоединительных головок для простоты управления и сокращения затрат на монтаж и обслуживание
- Международная сертификация: взрывозащита в соответствии с ATEX, IECEx, CSA C US и NEPSI
Область применения
- Универсальное применение
- Диапазон измерения: от -200 до +1100 °C
- Диапазон давления до 75 бар
- Степень защиты: до IP 68
- Сенсорные элементы с устойчивостью к вибрации до 60g
Характеристики и спецификации
Принцип измерения
ТерморезисторХарактеристики / Применение
метрические размеры
универсальное применение
подходит для использования во взрывоопасных зонах
возможность использования со вставкой StrongSens, QuickSens
прямой контакт с процессомТермогильза / защитная трубка
отсутствует, прямой контакт с процессомВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
Вставка:
3,0 мм
6,0 ммМаксимальная длина по запросу
до 4500,0 ммМатериал защитной трубки/термогильзы
Материал вставки:
316L (1.4404)
Alloy 600 (2.4816)
ПиросилПрисоединение к процессу
Резьба:
G1/4, G1/2"
NPT1/2", NPT3/4"
M18x1,5, M20x1,5
Накидная гайка:
G1/2", G3/4"
Обжимной фитинг, в том числе подпружиненный:
NPT1/2", G1/2"
Приварной переходник, цилиндрический или сферическийФорма наконечника датчика
прямойШероховатость поверхности Ra
< 1,6 мкмДиапазон рабочих температур
PT100 TF StrongSens:
-50 °C ... 500 °C
(-58 °F ... 932 °F)
PT100 QuickSensTF:
-50 °C ... 200 °C
(-58 °F ... 392 °F)
PT100 WW:
-200 °C ... 600 °C
(-328 °F ... 1112 °F)
PT100 TF:
-50 °C ... 400 °C
(-58 °F ... 752 °F)
Термоэлемент:
Тип K: до 1100 °C (2012 °F)
Тип J: до 800 °C (1472 °F)
Тип N: до 1100 °C (2012 °F)Макс. рабочее давление (статическое)
в зависимости от конфигурацииПогрешность
Класс AA по IEC 60751
Класс A по IEC 60751
Класс B по IEC 60751
Класс "специальный" или "стандартный" по ASTM E230
Класс 1 или 2 по IEC 60584-2Время отклика
t90 от < 1,5 сек – QuickSens
в зависимости от конфигурацииВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX
ATEX IECEx
NEPSI
IECEx
EAC Ex
CSA C/USВзрывозащита
SIL (преобразователь)
Endress+Hauser iTHERM ModuLine TM111 (техническое описание)
