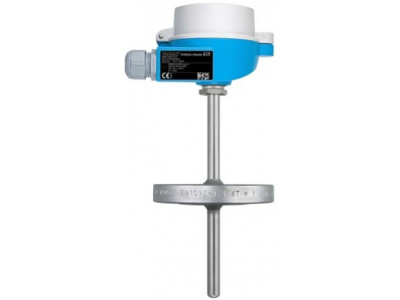

Термопара со сменной термовставкой, сварной термогильзой и фланцевым присоединением к процессу.
Краткие характеристики TC13
Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 6 с
t90 = 13 сМакс. рабочее давление (статическое)
при 20 °C: 50 барДиапазон рабочих температур
Тип K:
-40 °C ... 1.100 °C
Тип J:
-40 °C ...750 °CМаксимальная длина по запросу
до 10000,00 мм (393,70'')
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты устанавливаемого в головке преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Тип взрывозащиты: Ex ia
- Различные типы выходных сигналов: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus
Область применения
- Для применений в любых отраслях промышленности
- Диапазон измерения: -40 ... 1100 °C
- Максимальное рабочее давление: до 100 бар
- Степень защиты: IP66/68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
метрические размеры
модульная система измерения температуры
полный диапазон областей применения
подходит для использования во взрывоопасных зонах

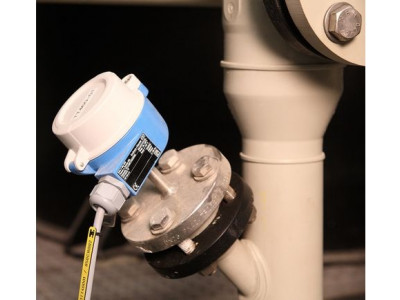

фланцевое присоединение к процессу
без шейки
с защитной гильзой / защитной трубкой (металлической)Термогильза / защитная трубка
сварная защитная трубкаВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')Максимальная длина по запросу
до 10000,00 мм (393,70'')Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819)Дополнительное покрытие
Не определеноПрисоединение к процессу
фланец:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)Форма наконечника датчика
прямой
усеченный
суженныйШероховатость поверхности Ra
0,8 мкм (31,5 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C ... 1.100 °C
Тип J:
-40 °C ...750 °CМакс. рабочее давление (статическое)
при 20 °C: 50 барПогрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурации
t50 = 6 с
t90 = 13 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
ATEX IECEx
NEPSI
IECEx Ex
EAC ExВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC13 (техническое описание)
