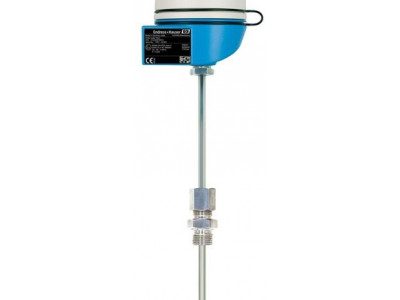

Надежное измерение температуры процесса в тяжелых промышленных условиях
Краткие характеристики TC61
Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сМакс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМаксимальная длина по запросу
до 10000,00 мм (393,70'')
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора.
Область применения
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –40 до +1100°C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP66/68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
метрические размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с защитной гильзой / защитной трубкой (металлической)Термогильза / защитная трубка
сварная защитная трубкаВставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')Максимальная длина по запросу
до 10000,00 мм (393,70'')Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819)Дополнительное покрытие
Не определеноПрисоединение к процессу
наружная резьба:
G1/2"
G3/4"
G1"
NPT1/2"
NPT3/4"
M20x1,5
компрессионный фитинг:
G1/2"
G1"
фланец:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)Форма наконечника датчика
прямой
усеченный
суженныйШероховатость поверхности Ra
0,8 мкм (31,5 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМакс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)Погрешность
класс 1 согласно ГОСТ Р МЭК 60584Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 сВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
ВзрывозащитаВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC61 (техническое описание)
