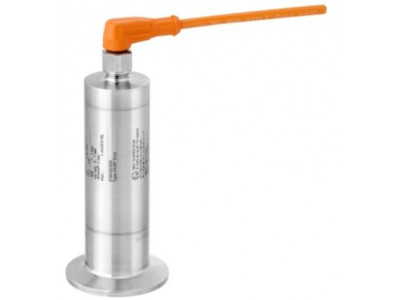

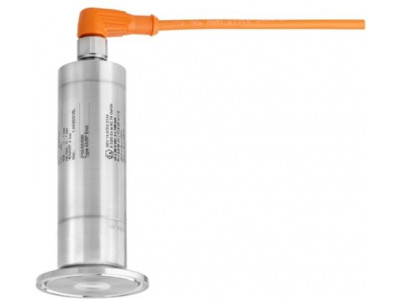

Бюджетный преобразователь давления с полностью сварной конструкцией для пищевой промышленности и производства напитков
Краткие характеристики Cerabar PMP23
Погрешность
0,3%Рабочая температура
-10...+100 °C
(+14...+212 °F)
135 °C в течение 1 ч
(275 °F в течение 1 ч)Диапазон измерения давления
400 мбар...+40 бар
(6...+600 фунт/кв. дюйм)Рабочий диапазон
+400 мбар...+40 бар
(+6 psi...+600 psi)
Преимущества
- Простые и быстрые операции установки и настройки на месте эксплуатации благодаря исключительно компактной конструкции и настраиваемым диапазонам измерения
- Полностью сварные присоединения к процессу для максимальной безопасности технологических процессов за счет минимального использования прокладок
- Повышенная эксплуатационная готовность, обусловленная обязательным использованием стали 316L и возможностью заказа прибора с классом защитного исполнения IP 69 для защиты от влаги, а также высокой воспроизводимостью и долговременной стабильностью продукта
- Высокая эксплуатационная гибкость и связанные с ней низкие расходы на хранение благодаря возможностям очистки CIP/SIP преобразователя PMP23
- Преобразователь PMP23 способен удовлетворить потребности в документировании и отслеживании в условиях повышенных гигиенических требований и сертифицирован в соответствии с требованиями EHEDG, 3-A или (EC)1935/2004. Также доступны другие актуальные сертификаты и декларации изготовителя
- Интерфейс IO-Link сокращает издержки и сложность эксплуатации благодаря простой настройке через инженерные инструменты
Область применения
Преобразователь давления для измерения абсолютного или избыточного давления в газах и жидкостях.
- Присоединения к процессу: гигиенические соединения с установкой заподлицо, резьбовые соединения с установкой заподлицо
- Температура процесса: -10°C...+100°C и +135°C в течение не более чем 1ч
- Давление процесса: 400 мбар...+40 бар
- Основная погрешность: ±0,3% от диапазона измерения
- Международные сертификаты взрывозащиты, гигиенические сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Экономически эффективный преобразователь давления, пьезорезистивный датчик с металлической измерительной диафрагмой, для гигиенических областей примененияПитание / Коммуникация
10…30 В пост. токаПогрешность
0,3%Длительная стабильность
0,2% ВПИ / годТемпература окружающей среды
-40...+85°C
(-40...+185°F)Рабочая температура
-10...+100 °C
(+14...+212 °F)
135 °C в течение 1 ч
(275 °F в течение 1 ч)Рабочее давление абс. / макс. предел избыточного давления
160 бар (2400 psi)Диапазон измерения давления
400 мбар...+40 бар
(6...+600 фунт/кв. дюйм)Присоединение к процессу
Резьба:
G1, M24Гигиеническое присоединение к процессу
DIN11851,
Зажим,
SMS,
Varivent,
Универсальный переходникСвязь
4...20 мА
IO- LinkСертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, NEPSI, EACСертификат по конструкции
EN 10204-3.1
Отчет о заключительной проверке
Очищено от масла и смазки
Измерение шероховатости поверхностиГигиенические сертификаты
3A, EHEDG
EG1935/ 2004
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Экономически эффективный преобразователь давления, тензорезистивный датчик с металлической измерительной диафрагмой для гигиенических областей примененияНапряжение питания
10...30 В пост. токаПогрешность
0.3 %Длительная стабильность
0,2% ВПИ/годРабочая температура
-10 °C...+100 °C
(+14 °F...+212 °F)
+135 °C в течение 1 ч
(+275 °F в течение 1 ч)Температура окружающей среды
-40 °C...+85 °C
(-40 °F...+185 °F)Рабочий диапазон
+400 мбар...+40 бар
(+6 psi...+600 psi)Макс. избыточное давление
160 бар (2400 фунт/кв. дюйм)Присоединение к процессу
Резьба:
G1, M24Гигиеническое присоединение к процессу
DIN11851,
Зажим,
SMS,
Varivent,
Универсальный переходникСвязь
4...20 мА
IO- LinkСертификаты/Разрешения
ATEX, FM, CSA, IEC Ex, NEPSI, EACСертификаты на конструкцию
Отчет о заключительной проверке EN 10204-3.1
Очистка от масла и смазки
Измерение шероховатости поверхностиГигиенические сертификаты
3A, EHEDG
EG1935/ 2004
Endress+Hauser Cerabar PMP23 (техническое описание)
