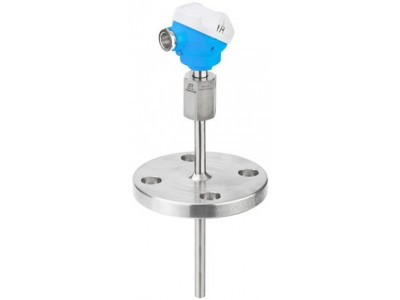

Термометр сопротивления или термопара в комплекте со сварной защитной гильзой
Краткие характеристики iTHERM ModuLine TM121
Погрешность
Класс A по IEC 60751
Класс B по IEC 60751
Класс "стандартный" по ASTM E230
Класс 2 по IEC 60584-2Время отклика
t90 около 100 с
в зависимости от конфигурацииМакс. рабочее давление (статическое)
в зависимости от конфигурацииДиапазон рабочих температур
Базовый вариант, PT100 TF:
-50 °C ... 200 °C
(-58 °F ... 392 °F)
Термопара:
Тип K: до 600 °C (1112 °F)Максимальная длина по запросу
до 1000,0 мм
Преимущества
- Экономичность, надежность измерений
- Удобство и надежность на всех этапах: от выбора продукта до технического обслуживания
- Широкий опциональный набор присоединений к процессу
- Простая и безопасная настройка прибора и обслуживание с использованием протокола Bluetooth®
Область применения
- Универсальное применение
- Диапазон измерения: от –50 до +650 °C
- Диапазон давления до 50 бар
- Степень защиты: до IP 68
Характеристики и спецификации
Принцип измерения
ТерморезисторХарактеристики / Применение
Метрические размеры
модульная система измерения температуры
универсальная применимость
с шейкой
с термогильзой/защитной гильзой (металлической)Термогильза / защитная трубка
приварная защитная гильза или для использования в сочетании с термогильзойВставка/чувствительный элемент
Базовая технология датчиковВнешний диаметр защитной трубки / вставки
Термогильза:
9x1,25 мм
11x2 ммМаксимальная длина по запросу
до 1000,0 ммМатериал защитной трубки/термогильзы
316L (1.4404)Присоединение к процессу
Резьба:
G1/2"
NPT1/2"
M20x1,5, M27x2, M33x2
Обжимной фитинг:
NPT1/2", G1/2", G1"
Фланец:
DN25 DN40 B1
ASME 1" 150 RF
ASME 1" 300 RF
ASME 1 1/2" 150 RF
ASME 2" 150 RF
ASME 2" 300 RFФорма наконечника датчика
прямойДиапазон рабочих температур
Базовый вариант, PT100 TF:
-50 °C ... 200 °C
(-58 °F ... 392 °F)
Термопара:
Тип K: до 600 °C (1112 °F)Макс. рабочее давление (статическое)
в зависимости от конфигурацииПогрешность
Класс A по IEC 60751
Класс B по IEC 60751
Класс "стандартный" по ASTM E230
Класс 2 по IEC 60584-2Время отклика
t90 около 100 с
в зависимости от конфигурацииВстраиваемый нормирующий преобразователь
да (4...20 мА; HART)
Endress+Hauser iTHERM ModuLine TM121 (техническое описание)
