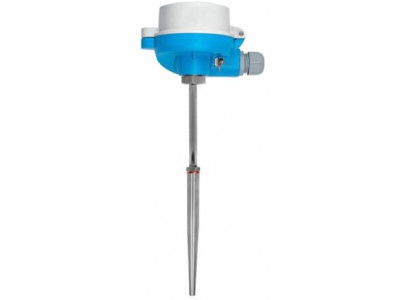

Универсальная конструкция прибора, подходящая для всех отраслей промышленности
Краткие характеристики TC15
Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурацииМакс. рабочее давление (статическое)
при 20 °C: 400 бар (5802 psi)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМаксимальная длина по запросу
до 30000,00 мм (1181,10'')
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты устанавливаемого в головке преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Тип взрывозащиты: Ex ia
- Различные типы выходных сигналов: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus
Область применения
- Для применений в любых отраслях промышленности
- Оптимально подходит для работы с паром и газом при высоком рабочем давлении и температуре
- Диапазон измерений: –40 до +1100°C
- Максимальное рабочее давление: до 400 бар
- Степень защиты: IP66/68
Характеристики и спецификации
Принцип измерения
ТермопараХарактеристики / Применение
Модульный датчик температуры
Универсальное применение
Применима во взрывоопасных зонах
Фланцевые присоединения к процессу
С шейкой
Вкл. литую защитную термогильзуТермогильза / защитная трубка
цельноточеная (сверление)Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкийВнешний диаметр защитной трубки / вставки
18,0 мм (0,71'')
24,0 мм (0,94'')Максимальная длина по запросу
до 30000,00 мм (1181,10'')Материал защитной трубки/термогильзы
1.0460 (A105)
1.4571 (316Ti)
1.7335 (13CrMo4-5; F-11)
Alloy C276 (2.4819)
Duplex SAF 2205 (1.4462)
Титан, группа 2 (3.7035 )Дополнительное покрытие
Не определеноПрисоединение к процессу
Приварное исполнение
Фланцевые присоединения:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ANSI 1" 150 RF (B16.5)
ANSI 1" 300 RF (B16.5)Форма наконечника датчика
суженныйШероховатость поверхности Ra
0,8 мкм (31,5 мкдюйма)Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
Тип J:
-40 °C...750 °CМакс. рабочее давление (статическое)
при 20 °C: 400 бар (5802 psi)Погрешность
класс 1 согласно IEC 60584Время отклика
в зависимости от конфигурацииВстраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)Сертификаты взрывозащиты
ATEX II
NEPSI
IECEx
EAC ExВзрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Endress+Hauser TC15 (техническое описание)
