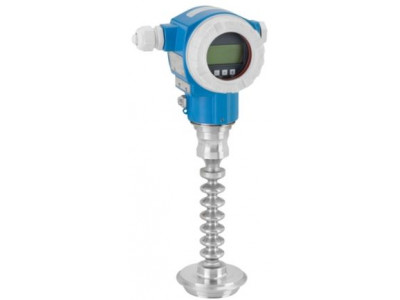

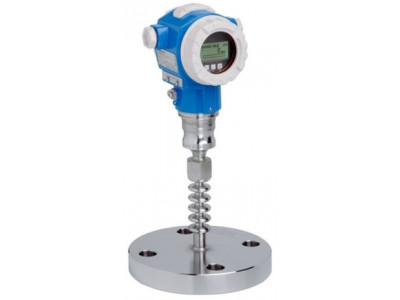

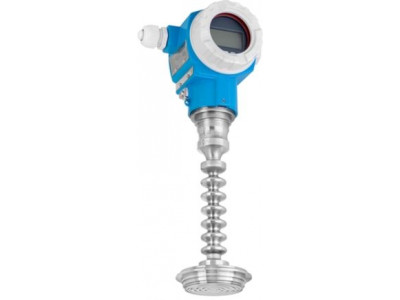

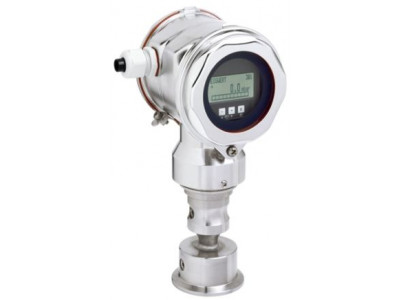

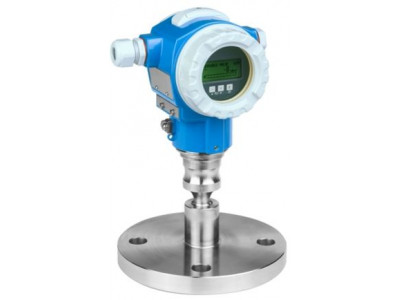

Цифровой преобразователь давления с полностью сварной разделительной диафрагмой для измерений в газах и жидкостях.
Краткие характеристики Cerabar S PMP75
Погрешность
0,075% + влияние уплотнения диафрагмыРабочая температура
-70°C...400°CДиапазон измерения давления
100мбар...400бар (6 psi...6000 psi)Рабочее давление абс. / макс. предел избыточного давления
1050барМакс. значение измерения
7000м H2OСмачиваемые части
Alloy C276
316L
Monel
Тантал
PTFE-FoilМатериал мембраны процесса
316L, AlloyC,
Тантал
Родий > Золото
PTFEРабочий диапазон
400 мбар...400 бар
(6...6000 psi)
отн./абс.
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Новая мембрана TempC минимизирует воздействие колебаний температуры процесса и окружающей среды
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
- Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники
- Устойчивость к перегрузкам и мониторинг функционирования от измерительного модуля до электронных компонентов
Область применения
Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовые, фланцевые или гигиенические присоединения
- Температура процесса: -70 ... +400°C
- Диапазон измерения: -1/0 ... 400 бар
- Основная погрешность: ±0.075%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Цифровой преобразователь с тензорезистивным чувствительным элементом и уплоненией диафрагмы
Длительная стабильность
Минимальный объем масла для присоединения к процессу
Расширенные функции диагностики
Вторичный защитный корпусНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,075% + влияние уплотнения диафрагмыДлительная стабильность
0.05 % от верхнего значения диапазона в год
0.07 % от верхнего значения диапазона за 5 лет
0.1 % от верхнего значения диапазона за 10 летРабочая температура
-70°C...400°CТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочий диапазон
400 мбар...400 бар
(6...6000 psi)
отн./абс.Наименьший калибруемый шаг шкалы
5 мбар (0,075 фунт/кв. дюйм)Сопротивление вакуума
10 мбар (0,15 psi)Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
1050 бар (15,750 psi)Присоединение к процессу
Резьба:
G1/2...G2, R1/2, MNPT1/2...MNPT2, NPT1/2...NPT1
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 10K
Разделительная диафрагмаГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
NEUMO
Varivent
SMS
DRD
Универсальный переходникМатериал мембраны процесса
316L, AlloyC,
Тантал
Родий > Золото
PTFEМатериал прокладки
Нет, приваренная диафрагмаЗаполняющая жидкость:
Силиконовое масло,
Инертное масло,
Растительное масло,
Высокотемпературное масло,
Низкотемпературное масло,Материал корпуса
Литой алюминий,
AISI 316LСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0103Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ ABSДоп. информация
Диагностические функции
Мембрана TempCЗамена
PMP71B
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Цифровой преобразователь с тензорезистивным чувствительным элементом и уплотнением диафрагмы
Модульная конструкция
Длительная стабильность
Минимальный объем масла
Расширенные функции диагностики
Вторичный защитный отсекДоп.информация
Функции диагностики
Различные языки интерфейсаПитание / Коммуникация
4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DCПогрешность
0,075% + влияние уплотнения диафрагмыДлительная стабильность
0,05% от верхней границы диапазона в годТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочая температура
-70°C...400°CРабочее давление абс. / макс. предел избыточного давления
1050барДиапазон измерения давления
100мбар...400бар (6 psi...6000 psi)Смачиваемые части
Alloy C276
316L
Monel
Тантал
PTFE-FoilПрисоединение к процессу
Резьбовые
Фланцевые (DIN, ASME, JIS) с мембраной заподлицо
Tri-Clamp ISO02852
ГигиеническиеМакс. значение измерения
7000м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103Гигиенические сертификаты
3A, EHEDGМорской сертификат
GL/ABSОпции
Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Корпус из нержавебщей стали или алюминия
Раздельное исполнение корпусаЗамена
PMP71BДиапазон применения
Измерительная ячейка:
Металлическая приварная
Endress+Hauser Cerabar S PMP75 (техническое описание)
