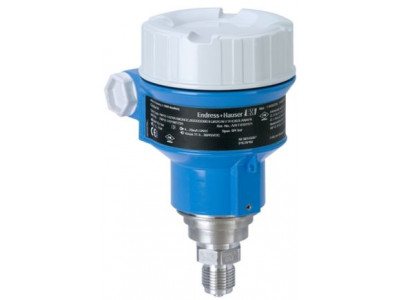

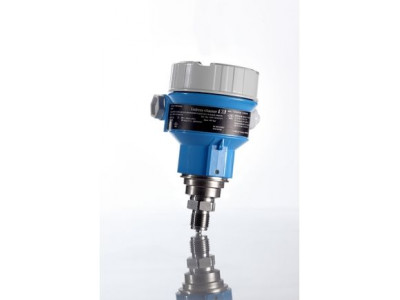

Цифровой преобразователь давления со сварной металлической мембраной для выполнения измерений в газах, парах и жидкостях
Краткие характеристики Cerabar M PMP51
Погрешность
0,15%
Platinum: 0,075%Рабочая температура
-40°C...125°C
(-40°F...275°F)Диапазон измерения давления
1...400 бар
(15...6000 psi)Рабочее давление абс. / макс. предел избыточного давления
600 бар (9000 psi)Макс. значение измерения
4000 м (13123 фута) H2OСмачиваемые части
316LМатериал мембраны процесса
316L, сплав AlloyC,
Родий>ЗолотоРабочий диапазон
400 мбар...400 бар
(15...6000 psi)
отн./абс.
Преимущества
- Точное измерение параметров процесса даже при меняющейся температуре процесса
- Безопасность процесса благодаря небольшому присоединению к процессу заподлицо для гигиенических применений
- Для мониторинга давления процесса в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511 (ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511)
- Модульная концепция для простой замены дисплея и блока электроники
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Простая и независимая системная интеграция (HART/PA/FF)

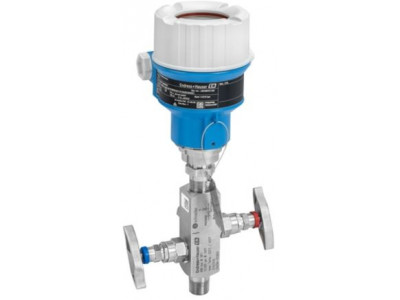

- Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки
Область применения

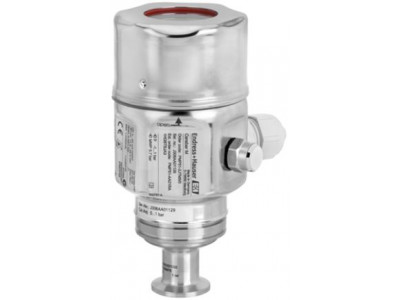

Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовое, фланцевое или гигиеническое присоединения
- Температура процесса: -40 ... +130°C, 150°C макс. на 1ч.
- Диапазон измерения: -1/0 мбар ...+400 бар
- Основная погрешность: ±0.1%, "Платиновая" ±0.075%
- Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой
и сварной металлической мембранойПитание / Коммуникация
4...20 мА HART:
11,5...45 В пост. тока
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA
FOUNDATION FieldbusПогрешность
0,15%
Platinum: 0,075%Длительная стабильность
< 0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 летТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочая температура
-40°C...125°C
(-40°F...275°F)Рабочее давление абс. / макс. предел избыточного давления
600 бар (9000 psi)Диапазон измерения давления
1...400 бар
(15...6000 psi)Смачиваемые части
316LПрисоединение к процессу
Резьба
Фланцы (DIN, ASME, JIS)
Гигиенические присоединения
Tri-Clamp ISO2852Макс. значение измерения
4000 м (13123 фута) H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
AD2000Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ ABS/ LR/ BV/ DNVСертификаты на работу с питьевой водой
NSFОпции
Местный дисплейЗамена
PMP51BДиапазон применения
Измерительная ячейка: металлическая сварная
В герметичном резервуаре можно применять метод измерения по перепаду давления с двумя преобразователями давления (электронное измерение перепада давления). Изучите величину давления напора: гидростатическое давление
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой
и сварной металлической мембранойНапряжение питания
4...20 мА HART
11,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
Стандартный вариант: 0,15%
Platinum: 0,075%Длительная стабильность
0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 летРабочая температура
-40°C...130°C
(-40°F...266°F
150°C в течение 1 ч
(302°F в течение 1 ч)Температура окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
400 мбар...400 бар
(15...6000 psi)
отн./абс.Наименьший калибруемый шаг шкалы
20 мбар (0,3 psi)Сопротивление вакуума
10 мбар (0,15 psi)Макс. ширина перенастройки диапазона измерения
20:1Макс. избыточное давление
600 бар (9000 psi)Присоединение к процессу
Резьба:
G1/2...G2, MNPT1/2...MNPT2
Фланец:
DN25...DN80,
ASME 1 1/2"...4",Гигиеническое присоединение к процессу
Tri-Clamp
DIN11851
NEUMO
Varivent N
SMS
DRDМатериал мембраны процесса
316L, сплав AlloyC,
Родий>ЗолотоМатериал прокладки
Нет, приварной измерительный модульЗаполняющая жидкость:
Силиконовое масло,
Инертное маслоМатериал корпуса
Литой алюминий,
AISI 316LСвязь
4...20 мА
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ABS/LR/BV/DNVСертификаты на питьевую воду
NSFЗамена
PMP51B
Endress+Hauser Cerabar M PMP51 (техническое описание)
