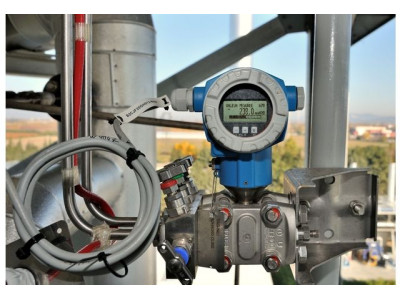

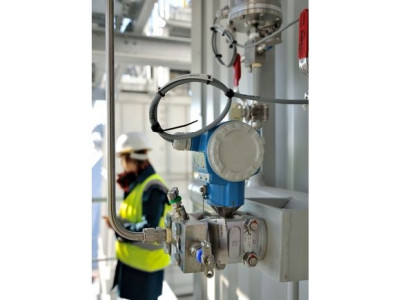

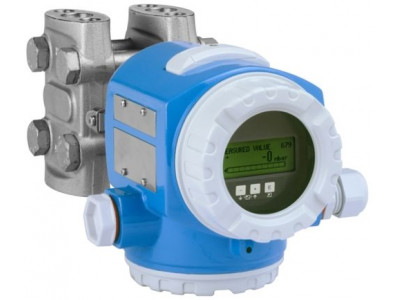

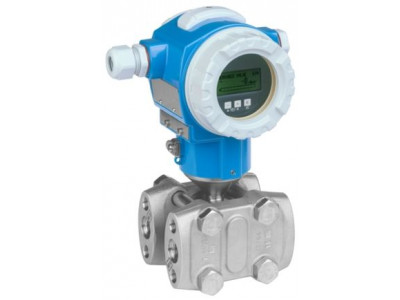

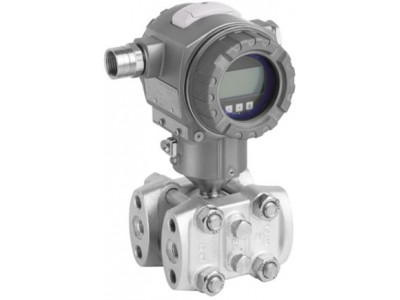

Преобразователь дифференциального давления с металлическими мембранами для измерения перепада давления
Краткие характеристики Deltabar S PMD75
Макс. погрешность измерения
Стандартная калибровка0,075%
Калибровка "PLATINUM" 0,05%Погрешность
0,075%
Калибровка "PLATINUM" 0,05%Рабочая температура
-40 °C...85 °C
(-40 °F...185 °F)Диапазон измерения давления
10мбар...250бар
(0.15 psi...3750 psi)Диапазон температур продукта
Температурный градиент от рабочего давленияРабочее давление абс. / макс. предел избыточного давления
420барМакс. значение измерения
400м H2OМакс. рабочее давление
макс. 420 бар
(макс. 6 091 psi)Смачиваемые части
Alloy C276
316L
Monel
ТанталМатериал мембраны процесса
316L, AlloyC,
Тантал
Золото-родиевое покрытиеРабочий диапазон
10 мбар...250 бар
(0,15...3750 psi)
Преимущества
- Высочайшая точность, воспроизводимость и долговременная стабильность
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах функциональной безопасности SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка через русифицированное менюлокального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Модульная конструкция и универсальность запчастей обеспечивает сокращение затрат на фонд ЗИП
- Устойчивость к перегрузке до 420бар / 42МПа / 6300psi, мониторинг функциональности
- Независимая системная интеграция (HART/PA/FF)
Область применения
Для измерения уровня, объема или массы жидкостей, мониторинга перепада давления, а также измерения расхода (объемного или массового) газов, пара и жидкостей в сочетании с сужающими устройствами.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 ... +85°C
- Диапазон измерения: 0.25мбар ... 40бар
- Погрешность: ±0.05%, "Platinum" ±0.035% (опция)
- Международные и российские сертификаты взрывозащиты, EAC, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Модульные компоненты
Длительная стабильность
Самодиагностика
Дополнительный уровень защиты
Защита от перенапряженияМакс. погрешность измерения
Стандартная калибровка0,075%
Калибровка "PLATINUM" 0,05%Макс. рабочее давление
макс. 420 бар
(макс. 6 091 psi)Диапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusЦифровая связь
HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Модульные компоненты
Длительная стабильность
Самодиагностика
Дополнительный уровень защиты
Защита от перенапряженияМакс. погрешность измерения
Стандартная калибровка0,075%
Калибровка "PLATINUM" 0,05%Макс. рабочее давление
макс. 420 бар
(макс. 6091 psi)Диапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusЦифровая связь
HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Цифровой преобразователь с металлическими измерительными диафрагмами
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный отсекПитание / Коммуникация
4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DCПогрешность
0,075%
Калибровка "PLATINUM" 0,05%Длительная стабильность
0,05% от верхнего значения диапазона в годТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочая температура
-40 °C...85 °C
(-40 °F...185 °F)Рабочее давление абс. / макс. предел избыточного давления
420барДиапазон измерения давления
10мбар...250бар
(0.15 psi...3750 psi)Смачиваемые части
Alloy C276
316L
Monel
ТанталПрисоединение к процессу
1/4-18NPT
RC1/4"Макс. значение измерения
400м H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103Морской сертификат
GL/ABSОпции
Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпусаЗамена
PMD75BДиапазон применения
Измерительная ячейка:
Металлическая приварная
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с керамическими измерительными диафрагмами
Модульные компоненты
Длительная стабильность
Самодиагностика
Дополнительный уровень защиты
Защита от перенапряженияМакс. погрешность измерения
Стандартная калибровка0,075%
Калибровка "PLATINUM" 0,05%Макс. рабочее давление
макс. 420 бар
(макс. 2175 psi)Диапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusЦифровая связь
HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Дифференциальное давлениеХарактеристики
Цифровой преобразователь с металлическими изметельными диафрагмами
Модульная конструкция
Длительная стабильность
Высокое статическое давление/Защита от перенапряжения
Вторичный защитный корпусНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (для безопасных зон)Погрешность
0,075%
Калибровка "PLATINUM" 0,05%Длительная стабильность
0.03 % от верхнего значения диапазона в год
0.05 % от верхнего значения диапазона за 5 лет
0.08 % от верхнего значения диапазона за 10 летРабочая температура
-40°C...85°C
(-40°F...185°F)Температура окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочий диапазон
10 мбар...250 бар
(0,15...3750 psi)Наименьший калибруемый шаг шкалы
1 мбар (0,015 фунт/кв. дюйм)Сопротивление вакуума
50 мбар (0,73 psi)Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
на одну сторону:
420 барПрисоединение к процессу
1/4-18NPT
RC1/4"Материал мембраны процесса
316L, AlloyC,
Тантал
Золото-родиевое покрытиеМатериал прокладки
Viton, PTFE, EPDM, NBRЗаполняющая жидкость:
Силиконовое масло
Инертное маслоМатериал корпуса
316L, литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
NACE MR0103
EN10204-3.1Морской сертификат
GL/ ABSДоп. информация
Функции диагностикиЗамена
PMD75B
Endress+Hauser Deltabar S PMD75 (техническое описание)
