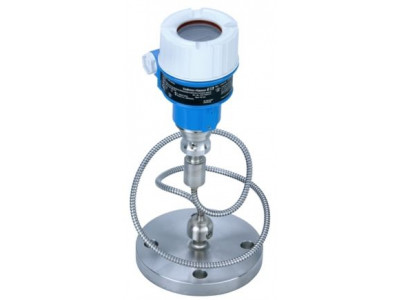

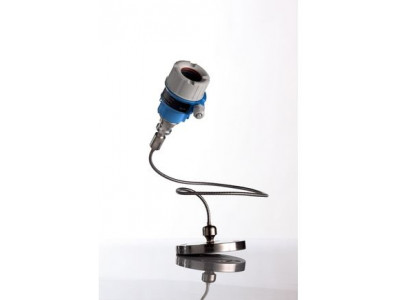

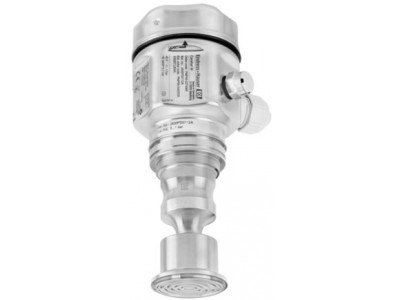

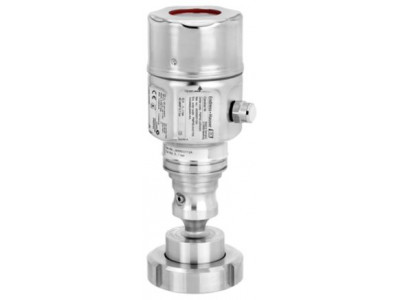

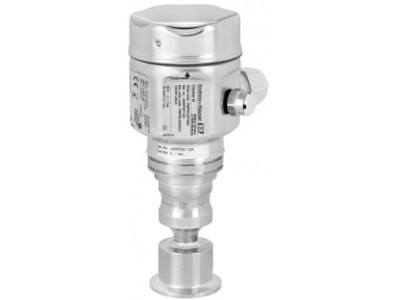

Цифровой преобразователь давления с полностью сварной разделительной диафрагмой для измерений в газах и жидкостях.
Краткие характеристики Cerabar M PMC55
Погрешность
0,15%
Platinum: 0,075%Рабочая температура
-70°C...400°C
(-94°F...752°F)Диапазон измерения давления
1...400 бар
(15...6000 psi)Рабочее давление абс. / макс. предел избыточного давления
600 бар (9000 psi)Макс. значение измерения
4000 м (13123 фута) H2OСмачиваемые части
316L
AlloyC
Montel
Тантал
РодийМатериал мембраны процесса
316L, AlloyC,
Тантал, PTFE,
Золото-родийРабочий диапазон
400 мбар...400 бар
(15...6000 psi)
отн./абс.
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Новая мембрана TempC минимизирует влияние колебаний температуры процесса и окружающей среды
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Для мониторинга давления процесса в системах с уровнем полноты функциональной безопасности до SIL2, сертифицированных по IEC 61508 и IEC 61511
- Модульная конструкция для простой замены дисплея или электронной вставки
- Системная интеграция по стандартным цифровым протоколам HART/PA/FF
Область применения
Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовые, фланцевые или гигиенические
- Температура процесса: -70 ... +400°C
- Диапазон измерения: -1/0 мбар ... +400 бар
- Основная погрешность: ±0.15%, Улучшенная "Платиновая" погрешность: ±0.075%
- Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой,
сварной металлической мембраной и разделительной диафрагмой.Питание / Коммуникация
4...20 мА HART:
11,5...45 В пост. тока
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA
FOUNDATION FieldbusПогрешность
0,15%
Platinum: 0,075%Длительная стабильность
< 0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 летТемпература окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочая температура
-70°C...400°C
(-94°F...752°F)Рабочее давление абс. / макс. предел избыточного давления
600 бар (9000 psi)Диапазон измерения давления
1...400 бар
(15...6000 psi)Смачиваемые части
316L
AlloyC
Montel
Тантал
РодийПрисоединение к процессу
Разделительная диафрагма
Фланцевая (DIN, ANSI, JIS)
Tri-Clamp ISO2852
ГигиеническаяМакс. значение измерения
4000 м (13123 фута) H2OСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
AD2000Гигиенические сертификаты
3A, EHEDG
CoC ASME-BPEМорской сертификат
GL/ ABS/ LR/ BV/ DNVОпции
Местный дисплейЗамена
PMP51BДиапазон применения
Измерительная ячейка: металлическая сварная
При наличии давления можно применять метод измерения по перепаду давления с двумя преобразователями давления (электронное измерение перепада давления). Изучите величину давления напора: гидростатическое давление
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой,
сварной металлической мембраной и разделительной диафрагмой.Напряжение питания
4...20 мА HART
11,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
Стандартный вариант: 0,15%
Калибровка Platinum 0,075%Длительная стабильность
0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 летРабочая температура
-70°C…400°C
(-94°F…752°F)Температура окружающей среды
-40°C...85°C
(-40°F...185°F)Рабочий диапазон
400 мбар...400 бар
(15...6000 psi)
отн./абс.Наименьший калибруемый шаг шкалы
20 мбар (0,3 psi)Сопротивление вакуума
50 мбар (0,73 psi)Макс. ширина перенастройки диапазона измерения
20:1Макс. избыточное давление
600 бар (9000 psi)Присоединение к процессу
Резьба:
G1/2...G2, MNPT1/2...MNPT2
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 10k
Разделительная диафрагмаГигиеническое присоединение к процессу
Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
Универсальный переходникМатериал мембраны процесса
316L, AlloyC,
Тантал, PTFE,
Золото-родийМатериал прокладки
Нет, приваренная диафрагмаЗаполняющая жидкость:
Силиконовое масло,
Инертное масло,
Растительное масло,
Высокотемпературное масло,
Низкотемпературное масло,Материал корпуса
Литой под давлением алюминий,
AISI 316LСвязь
4...20 мА
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0103Гигиенические сертификаты
CoC ASME-BPE
3A, EHEDGМорской сертификат
GL/ABS/LR/BV/DNVДоп. информация
Мембрана TempCЗамена
PMP51B
Endress+Hauser Cerabar M PMC55 (техническое описание)
