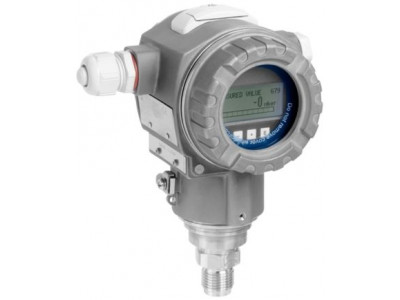

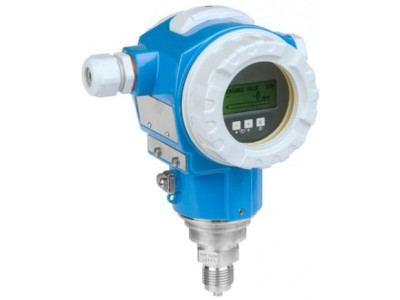

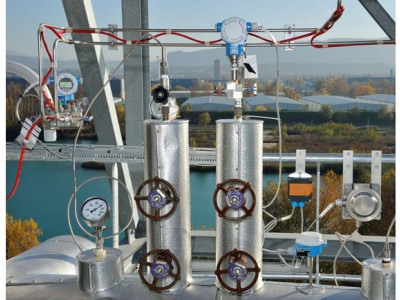

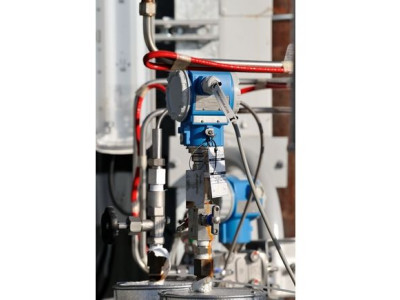

Цифровой преобразователь давления со сварной металлической мембраной для выполнения измерений в газах, парах и жидкостях
Краткие характеристики Cerabar S PMP71
Погрешность
0,075%
Калибовка "PLATINUM" 0,05%Рабочая температура
-40°C...125°CДиапазон измерения давления
100мбар...700барСмачиваемые части
Alloy C276
316L
РодийМатериал мембраны процесса
316L, AlloyC,
Родий > ЗолотоРабочий диапазон
100 мбар ...700 бар
(1,5 psi...10,500 psi)
относительное/абсолютное
Преимущества
- Высочайшая точность, воспроизводимость и долгосрочная стабильность
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Устойчивость к перегрузкам и функциональный контроль от измерительного модуля до электронных компонентов
- Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники

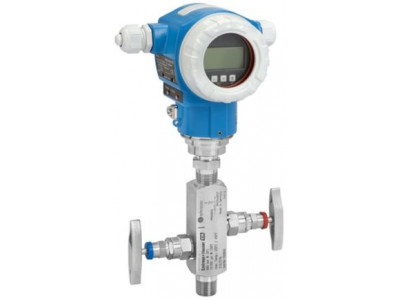

- Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки
Область применения
Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьба и фланцы
- Температура процесса: -40 ... +125°C
- Диапазон измерения: -1/0 мбар ... 700 бар
- Основная погрешность: ±0,05%, Улучшенная "Платиновая" ±0,025%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Характеристики и спецификации
Принцип измерения
Абсолютное и избыточное давлениеХарактеристики
Цифровой преобразователь с тензорезистивным чувствительным элементом и приварной металлической диафрагмой
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный барьерНапряжение питания
4...20 мА HART
10,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 10,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)Погрешность
0,075%
Калибровка "PLATINUM" 0,05%Длительная стабильность
0.05 % от верхнего значения диапазона в год
0.07 % от верхнего значения диапазона за 5 лет
0.1 % от верхнего значения диапазона за 10 летРабочая температура
-40°C...125°CТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочий диапазон
100 мбар ...700 бар
(1,5 psi...10,500 psi)
относительное/абсолютноеНаименьший калибруемый шаг шкалы
5 мбар (0,075 фунт/кв. дюйм)Сопротивление вакуума
10 мбар (0,15 psi)Макс. ширина перенастройки диапазона измерения
100:1Макс. избыточное давление
1050 бар (15,750 psi)Присоединение к процессу
Резьба:
G1/2...G2, R1/2, MNPT1/2...MNPT2, R1/2
Фланец:
DN25...DN80,
ASME 1"...4",
JIS 10K...20KМатериал мембраны процесса
316L, AlloyC,
Родий > ЗолотоМатериал прокладки
Нет, сварная измерительная ячейкаЗаполняющая жидкость:
Силиконовое масло,
Инертное маслоМатериал корпуса
Литой алюминий,
AISI 316LСвязь
4...20 мА HART
1- 5 В пост. тока, малая мощность
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификаты на конструкцию
EN10204-3.1
NACE MR0175Морской сертификат
GL/ABSСертификаты на питьевую воду
NSFДоп. информация
Функции диагностикиЗамена
PMP71B
Принцип измерения
Абсолютное давление и избыточное давлениеХарактеристики/Применение
Цифровой преобразователь с тензорезистивным чувствительным элементов и приварной металлической мембраной
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный отсекДоп.информация
Функции диагностики
Различные языки интерфейсаПитание / Коммуникация
4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DCПогрешность
0,075%
Калибовка "PLATINUM" 0,05%Длительная стабильность
0,05% от верхней границы диапазона в годТемпература окружающей среды
-50°C...85°C
(-58°F...185°F)Рабочая температура
-40°C...125°CРабочее давление абс. / макс. предел избыточного давления
1050барДиапазон измерения давления
100мбар...700барСмачиваемые части
Alloy C276
316L
РодийПрисоединение к процессу
Резьбовые
Фланцевые (DIN, ANSI, ...) с мембраной заподлицоМакс. значение измерения
7000м H2OСвязь
4...20 мА HART
1- 5 В пост. тока, малая мощность
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, EACСертификаты безопасности
Защита от перелива WHG
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103Морской сертификат
GL/ ABSСертификаты на работу с питьевой водой
NSFОпции
Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Корпус из нержавеющей стали или алюминия

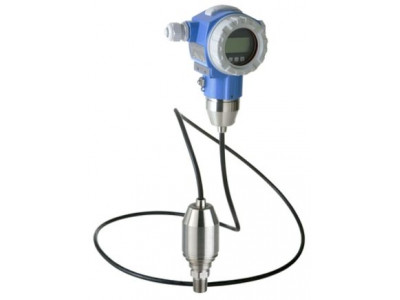

Раздельное исполнение корпусаЗамена
PMP71BДиапазон применения
Измерительная ячейка:
Металлическая приварная
Endress+Hauser Cerabar S PMP71 (техническое описание)
