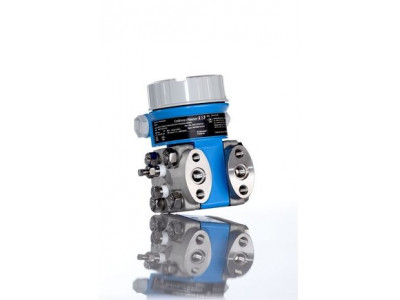

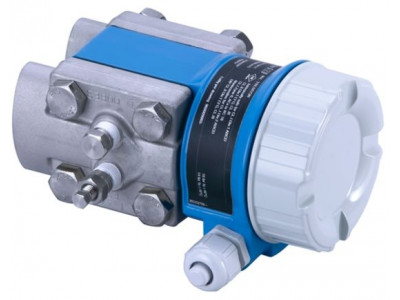

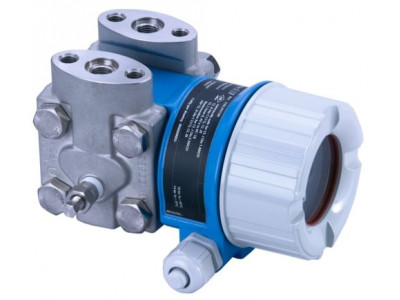

Преобразователь дифференциального давления с металлическими мембранами для измерения давления, уровня и расхода
Краткие характеристики Deltabar M PMD55
Макс. погрешность измерения
Стандартная калибровка0,1%
Калибровка "PLATINUM" 0,075%Погрешность
0,1%
Калибровка "PLATINUM" 0,075%Рабочая температура
-40 °C...85 °C
(-40 °F...185 °F)Диапазон измерения давления
10мбар...40барДиапазон температур продукта
Температурный градиент от рабочего давленияРабочее давление абс. / макс. предел избыточного давления
160 барМакс. рабочее давление
10мбар...40барСмачиваемые части
316LМатериал мембраны процесса
316L, AlloyC,Рабочий диапазон
10 мбар...40 бар
(0,15...580 psi)
Преимущества
- Простая пусконаладка через русифицированное меню локального дисплея по месту или с использованием доп. ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Удобное переключение (замена) камер высокого и низкого давления через электронный переключатель (DIP) в главном блоке электроники
- Компактный дизайн и модульная конструкция позволяет сократить затраты и оптимизировать фонд ЗИП
- Измерение давления в системах функциональной безопасности в соответствии с SIL2, сертифицирован по IEC 61508 и IEC 61511
- Применение во всем мире благодаря наличию широкого спектра сертификатов для различных отраслей промышленности и областей применения
Область применения
Для измерения уровня, объема или массы жидкостей, мониторинг дифференциального давления, например в фильтрах и насосах, а также измерение расхода жидкостей, паров и газов (объемного или массового) в сочетании с сужающими устройствами.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 ... 85°C
- Диапазон измерения: 0.5 мбар ... 40 бар
- Основная погрешность: ±0.1%, "Platinum" ±0.075% (опция)
- Международные и российские сертификаты взрывозащиты (EAC), SIL
Характеристики и спецификации
Принцип измерения
Дифференциальное давлениеХарактеристики/Применение
Цифровой преобразователь с металлическими измерительными диафрагмами
Компактная, модульная конструкция
Длительная стабильностьПитание / Коммуникация
4...20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DCПогрешность
0,1%
Калибровка "PLATINUM" 0,075%Длительная стабильность
0,05% ВПИ/год
0,125% ВПИ/5 летТемпература окружающей среды
-40°C...85°CРабочая температура
-40 °C...85 °C
(-40 °F...185 °F)Рабочее давление абс. / макс. предел избыточного давления
160 барДиапазон измерения давления
10мбар...40барСмачиваемые части
316LПрисоединение к процессу
1/4-18 NPTСвязь
4...20мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
AD2000Опции
4х-строчный цифровой дисплей
Алюминиевый корпусЗамена
PMD55BДиапазон применения
Измерительная ячейка:
Металлическая приварная
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами
Компактная конструкция
Модульные компоненты
Длительная стабильностьМакс. погрешность измерения
Стандартная калибровка0,1%
Калибровка "PLATINUM" 0,075%Макс. рабочее давление
10мбар...40барДиапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HARTЦифровая связь
HARTСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами
Компактная конструкция
Модульные компоненты
Длительная стабильностьМакс. погрешность измерения
Стандартная калибровка0,1%
Калибровка "PLATINUM" 0,075%Макс. рабочее давление
10 мбар...40 бар
(0,15...580 psi)Диапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HARTЦифровая связь
HARTСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Перепад давленияЗаголовок для продукта
Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами
Компактная конструкция
Модульные компоненты
Длительная стабильностьМакс. погрешность измерения
Стандартная калибровка0,1%
Калибровка "PLATINUM" 0,075%Макс. рабочее давление
10мбар...40барДиапазон температур продукта
Температурный градиент от рабочего давленияДисплей/Настройка
ОпцияВыходные сигналы
4...20 мА HARTЦифровая связь
HARTСертификаты на взрывозащиту
ATEX, FM, CSA, IECEx, INMETRO, NEPSI, TIISФункциональная безопасность
SILСертификаты на материалы
NACE MR0103
NACE MR0175
EN10204-3.1
Принцип измерения
Дифференциальное давлениеХарактеристики
Цифровой преобразователь с металлическими измерительными диафрагмами
Компактная модульная конструкция
Длительная стабильностьНапряжение питания
4...20 мА HART
11,5...45 В пост. тока (для безопасных зон):
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (для безопасных зон)Погрешность
стандартная калибровка 0.1%
Калибровка "PLATINUM" 0,075%Длительная стабильность
0,05% ВПИ/год
0,13% ВПИ/5 лет
0.23% ВПИ/ 10 летРабочая температура
-40°C...85°C
(-40°F...185°F)Температура окружающей среды
-40°C...85°CРабочий диапазон
10 мбар...40 бар
(0,15...580 psi)Наименьший калибруемый шаг шкалы
10 мбар (0,15 psi)Макс. ширина перенастройки диапазона измерения
20:1Макс. избыточное давление
на одной стороне:
160 бар
(2300 psi)Присоединение к процессу
1/4-18 NPTМатериал мембраны процесса
316L, AlloyC,Материал прокладки
Viton, PTFE, EPDM, NBRЗаполняющая жидкость:
Силиконовое масло
Инертное маслоМатериал корпуса
Литой алюминийСвязь
4...20 мА HART
PROFIBUS PA
FOUNDATION FieldbusСертификаты/Разрешения
ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSIСертификаты безопасности
SILСертификаты на конструкцию
NACE MR0175
EN10204-3.1Замена
PMD55B
Endress+Hauser Deltabar M PMD55 (техническое описание)
